工法概要データ

事業分野 ロック事業
カテゴリ ロックボルト
工種 掘削法面保護
分類 鉄筋挿入

工法の特徴

クローラドリルを改造し、ドリル部のみをクレーンで吊下げ、遠隔操作可能にしたもの。仮設足場を必要とせず、また法肩からの施工も可能です。

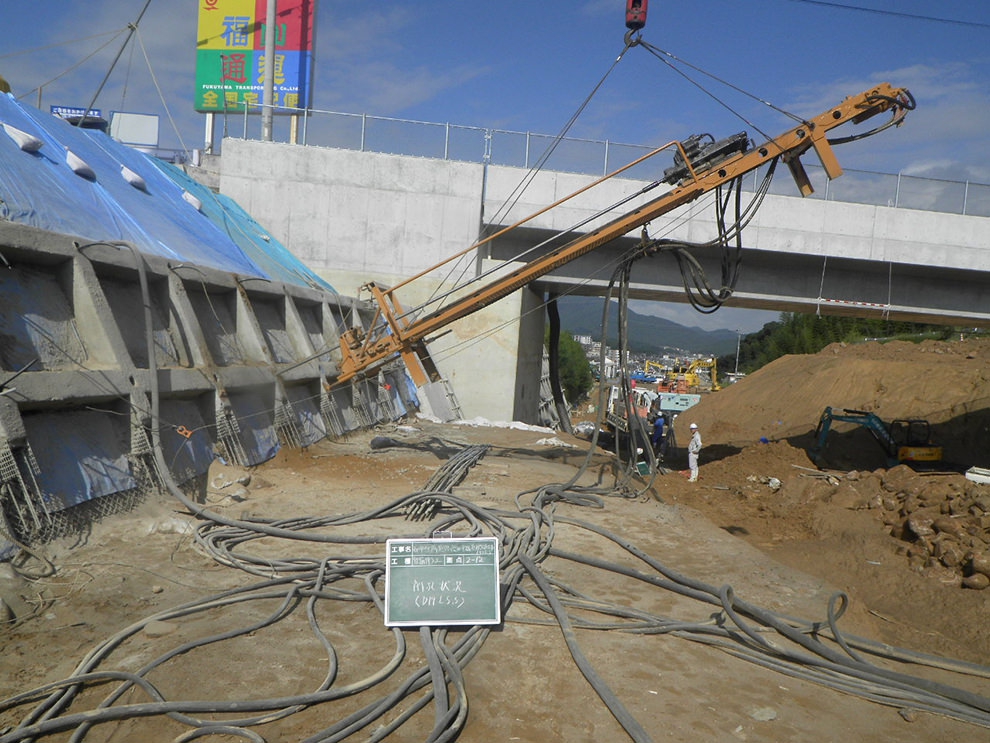

ロックボルト工(油圧空圧吊下げ)
ロックボルト工(油圧空圧吊下げ)

工法の対応箇所

切土法面ほか

この工法の利点

工期短縮が図れる仮設足場工必要とせずを、また法肩からの施工も可能である。穿孔能力に優れ、すべての油圧クレーンに取付が可能である。

施工手順

  1. 作業準備
    ロックボルト材の組立
  2. 機械据付
    油圧クレーンの設置、穿孔機吊下げ準備
  3. 穿孔
    角度の確認、所定の震度までの穿孔
  4. 挿入
    穿孔完了孔へのロックボルト材の挿入、ロックボルト挿入位置の確認
  5. 注入打設
    注入材料の品質確認、孔内への十分な充填
  6. 頭部処理
    設計荷重の確認、キャップの固定・防錆剤の充填
