工法名
クモの巣ネット工法
工法概要データ
事業分野 | 法面事業 |
カテゴリ | 斜面・法面崩壊防止対策 |
工種 | 抑止工 |
分類 | 地山補強土工法 |
工法の特徴
クモの巣ネット工法は、防食加工した高強度ネットとプレート及び補強材等の組み合わせにより、比較的小規模のすべりを抑止する脱コンクリート法面保護工法です。

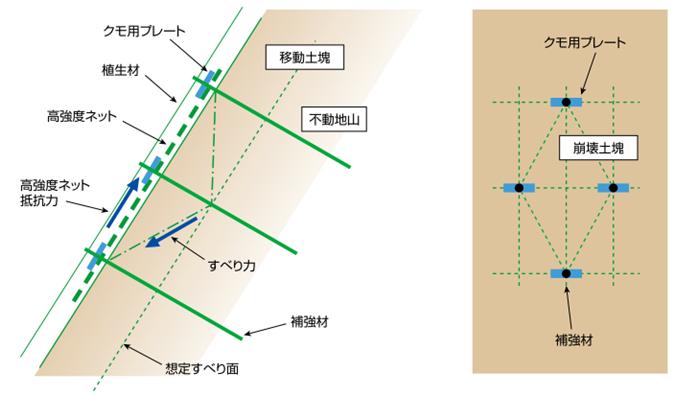

設計思想
クモの巣ネット工法は、法面全体の安定については補強工で抵抗し、地山補強土工等で計画された補強材間の中抜け(すり抜け)のすべり力を法面表面に張った高強度ネットの引張り力で抵抗します。また、その抵抗力の有効範囲は、クモ用プレートと高強度ネットの交点数が有効となります。

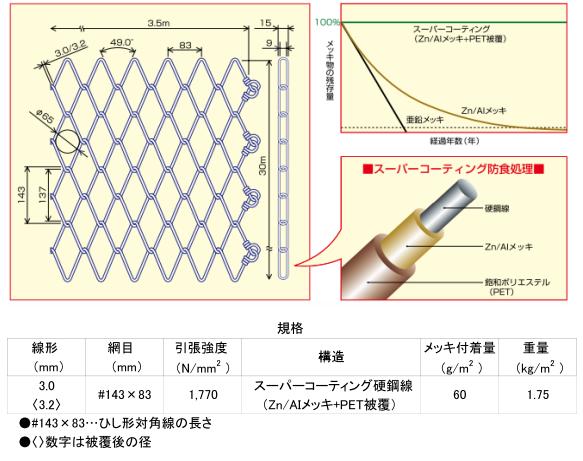

高強度ネットの規格

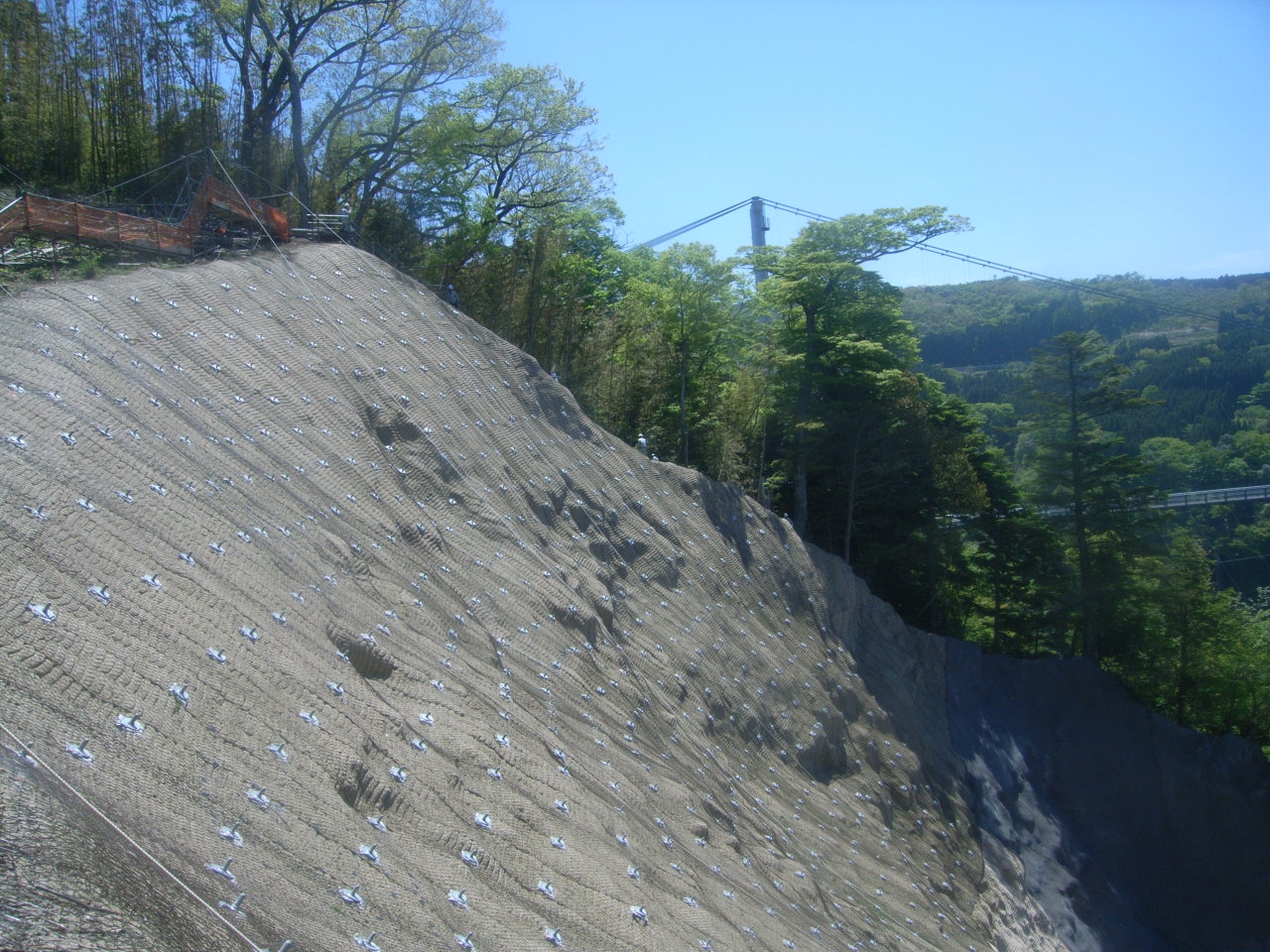

工法の対応箇所
- 小崩壊の可能性がある自然斜面および切土法面ほか
この工法の利点
- 高強度ネットの使用により、崩壊土塊の中抜けを防止します。
- コンクリート構造物を使用しないため、法面全体に緑化工等が併用できます。
- 破棄物がほとんど発生しない、環境に優しい工法です。
- のり面上での鉄筋組立やコンクリート打設等が不要なため、工期短縮、コスト縮減が可能です。
- 地山に凹凸がある場合でも、ざぶとん裏込工法によりクモ用プレートが地山に密着できます。
施工手順
標準的な施工手順(ざぶとん枠使用)
- 準備工
- 法面清掃
- 補強材打設工(削孔・注入)
- ざぶとん材設置
- 高強度ネット張工
- クモ用プレート設置
- ざぶとん材注入
- 頭部処理工
- 後片付け工
