工法名
集水井工
工法概要データ
| 事業分野 | 法面事業 |
| カテゴリ | 斜面・法面崩壊防止対策 |
| 工種 | 抑制工 |
| 分類 | 抑制工 |
工法の特徴
集水井工は、地すべり内に直径3.5m程度の井戸を掘削し、ボーリング等により地下水を集水して、地すべり地外に速やかに排水するための工法です。

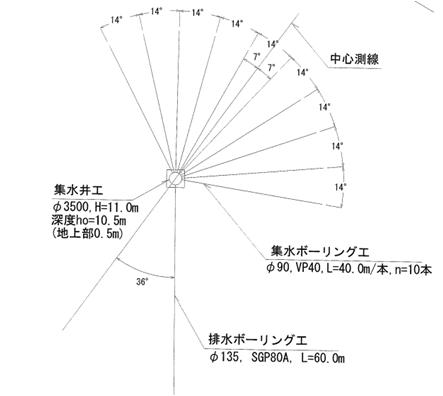

集水井の材料は、鋼製のライナープレートや鉄筋コンクリートのセグメント等が用いられています。ボーリングは、井戸の内部から周辺の地下水を集水するために放射状に削孔します。
工法の対応箇所
- 地すべり
施工手順
- 整地・位置決め
- 基礎コンクリート打設
- 掘削
- 排土
- 組立建込
- 排水ボーリング
- 底張コンクリート打設

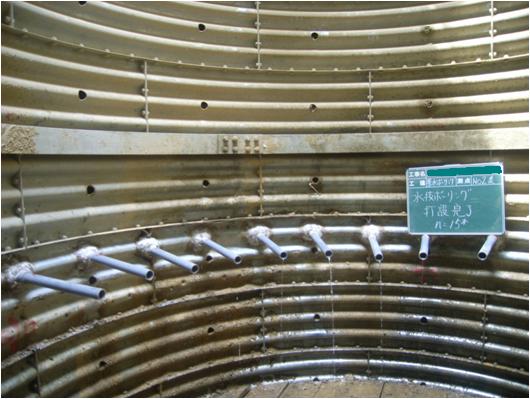

- 集水ボーリング
- 昇降階段設置
- 天蓋設置

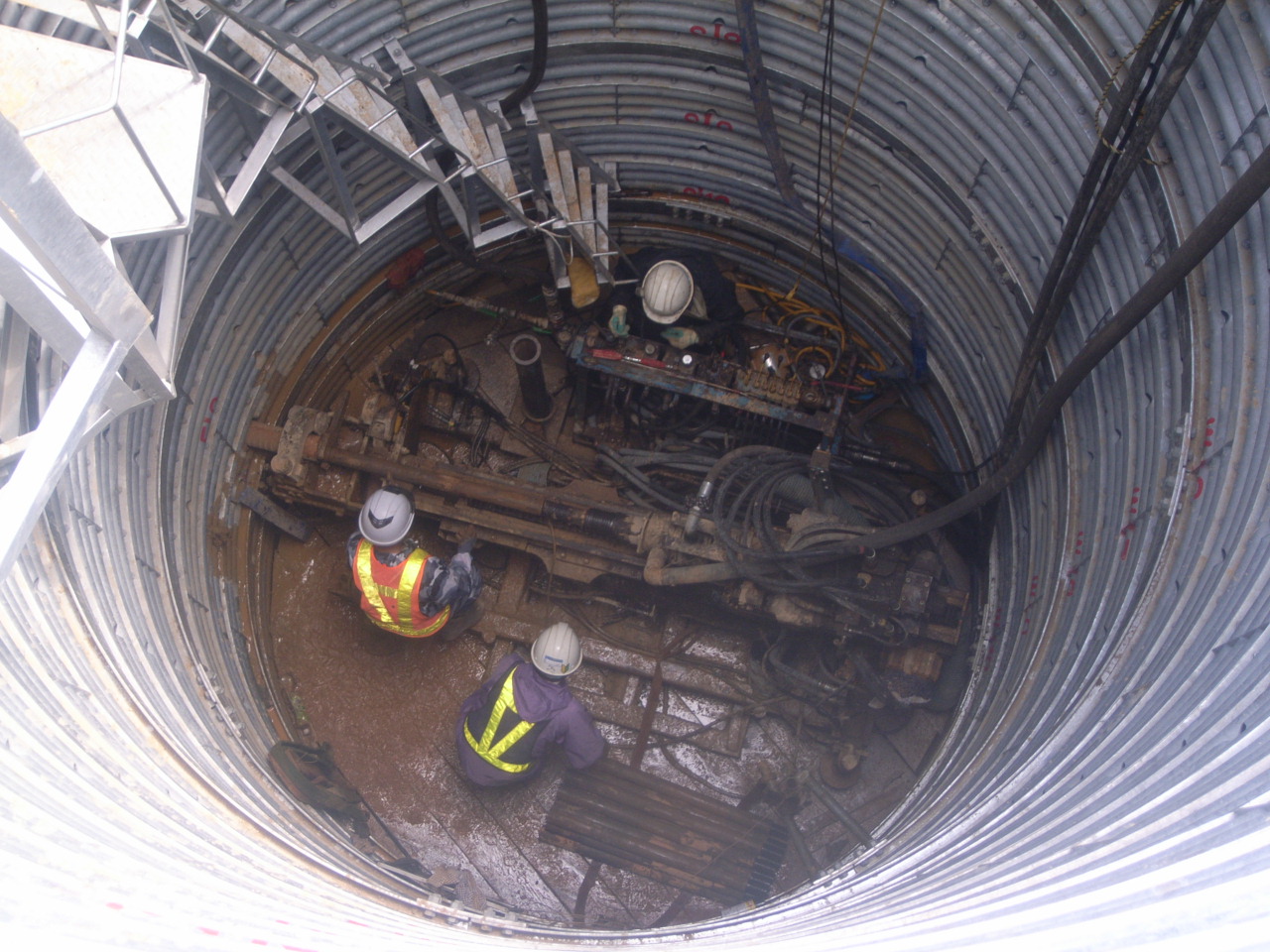

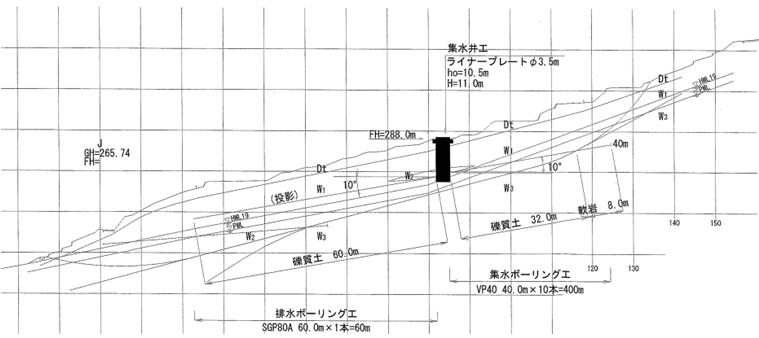

施工事例
