工法名
ワイヤーネットワーク工法
工法概要データ
事業分野 | 法面事業 |
カテゴリ | 落石対策・補修・調査 |
工種 | 落石対策工 |
分類 | ワイヤーロープ掛工 |
工法の特徴

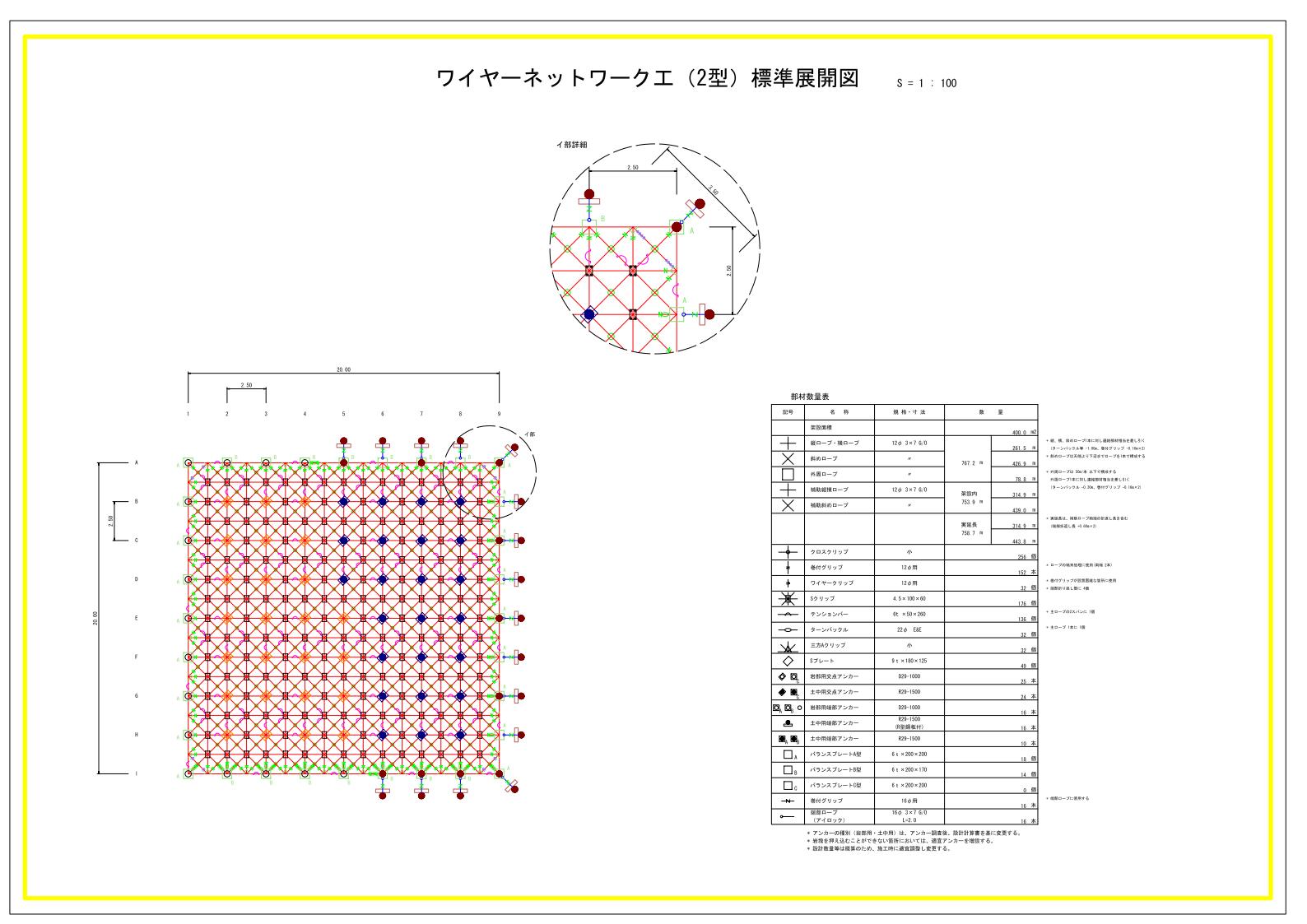

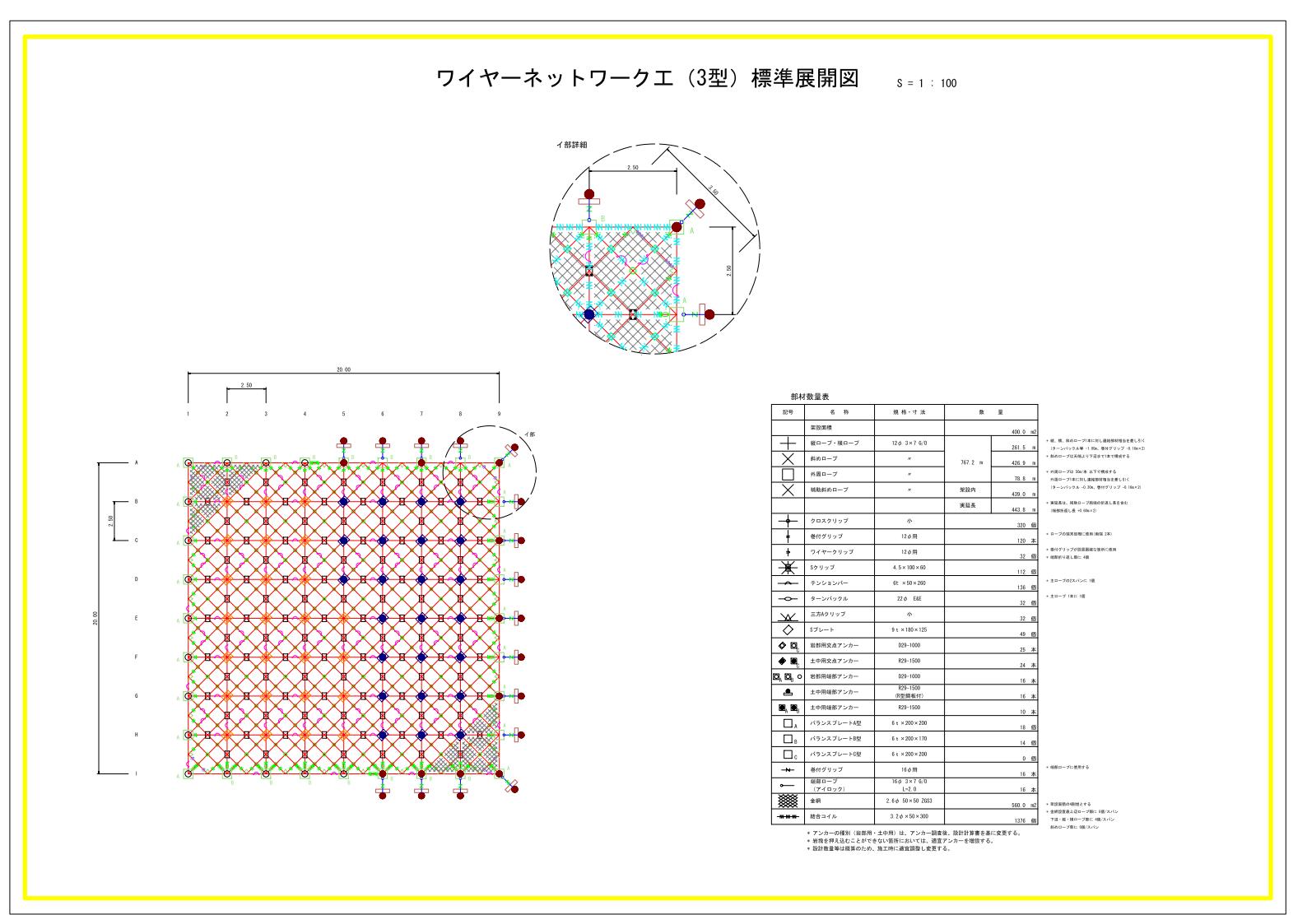

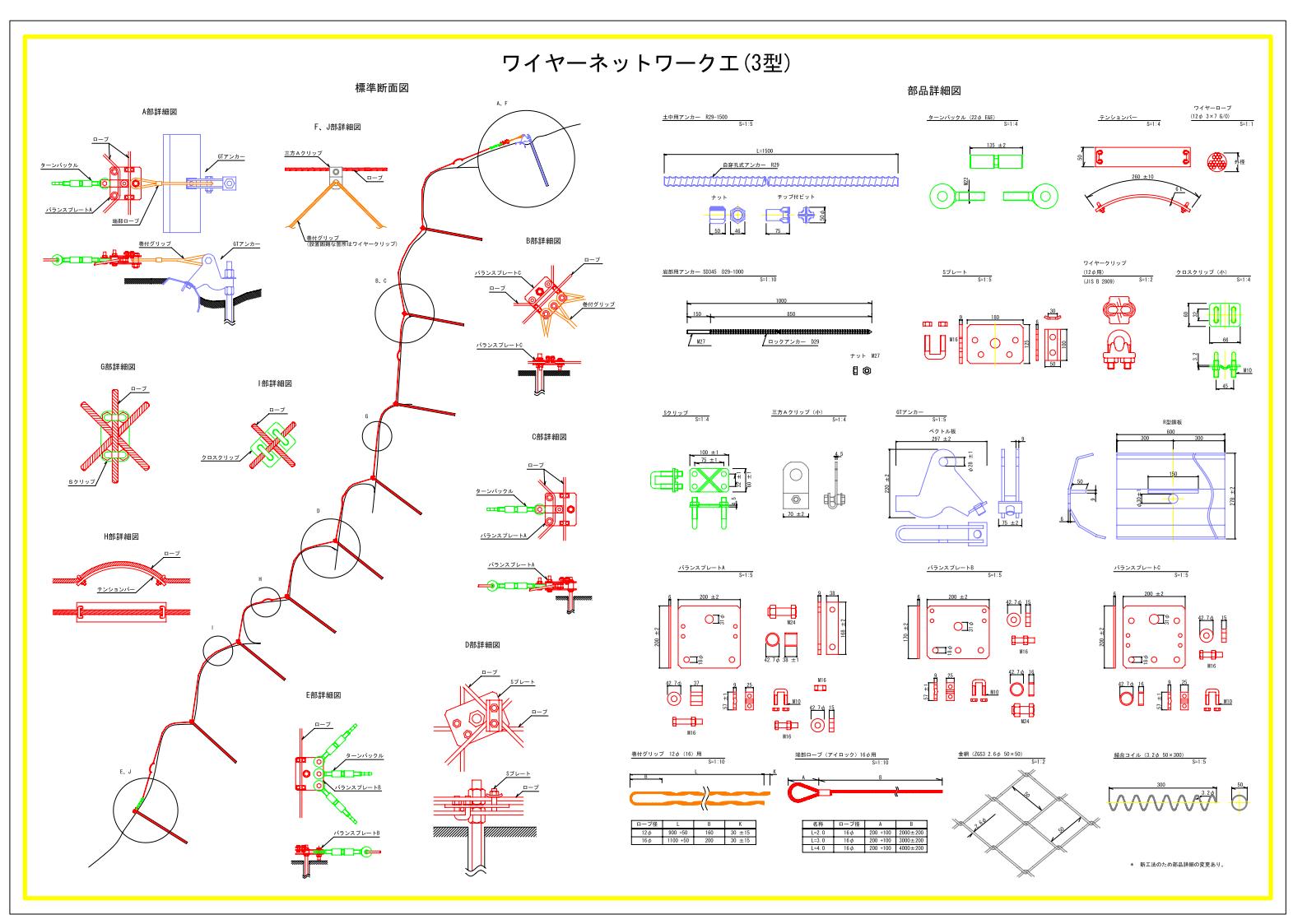

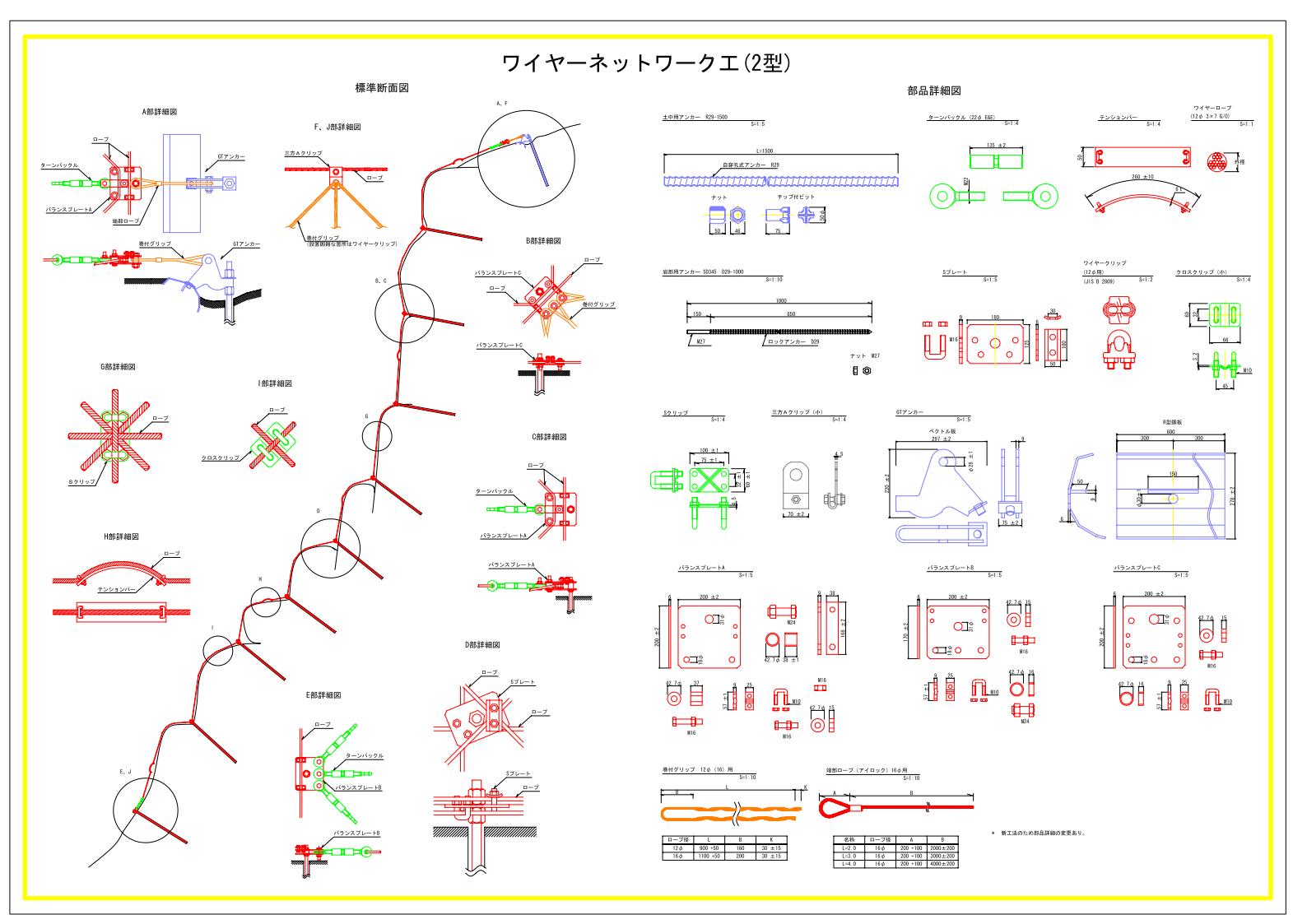

ワイヤーネットワーク工法は、斜面上の転石や浮石、風化した岩盤に対し、縦横の格子状と斜め方向に斜面に沿うように張ったメインワイヤロープにより、浮石や転石が斜面上から落下しないように落石の発生を予防する工法であり、落石発生源対策工に分類される工法です。
工法の対応箇所
転石や浮石、風化した岩盤のある斜面など
- 道路災害
- 砂防工事
- 急傾斜地対策工事
などに適用が可能です。
この工法の利点
- 主材料が工場製品なので、品質が安定しています。
- ワイヤロープ主体に用いた工法なので、斜面の凹凸の整形や樹木の伐採がなく、景観および周辺環境への適応が可能です。
- ワイヤロープにテンションバー(張力維持装置)を付けているので、気温の変化に左右されず、常に設計抑止力を与え続けることが可能です。
- ワイヤロープを縦横方向のほか、斜め方向にも用いるので、落石に対しての抑止力が向上しています。
- ワイヤロープをアンカーで固定し、ある一定の張力を保つことにより、浮石等の安定性確保が可能です。
施工手順
- アンカー位置のマーキング
- アンカー施工
- ワイヤロープの施工
- テンションバーの取り付け
- 部品取り付け・仕上げ
施工事例

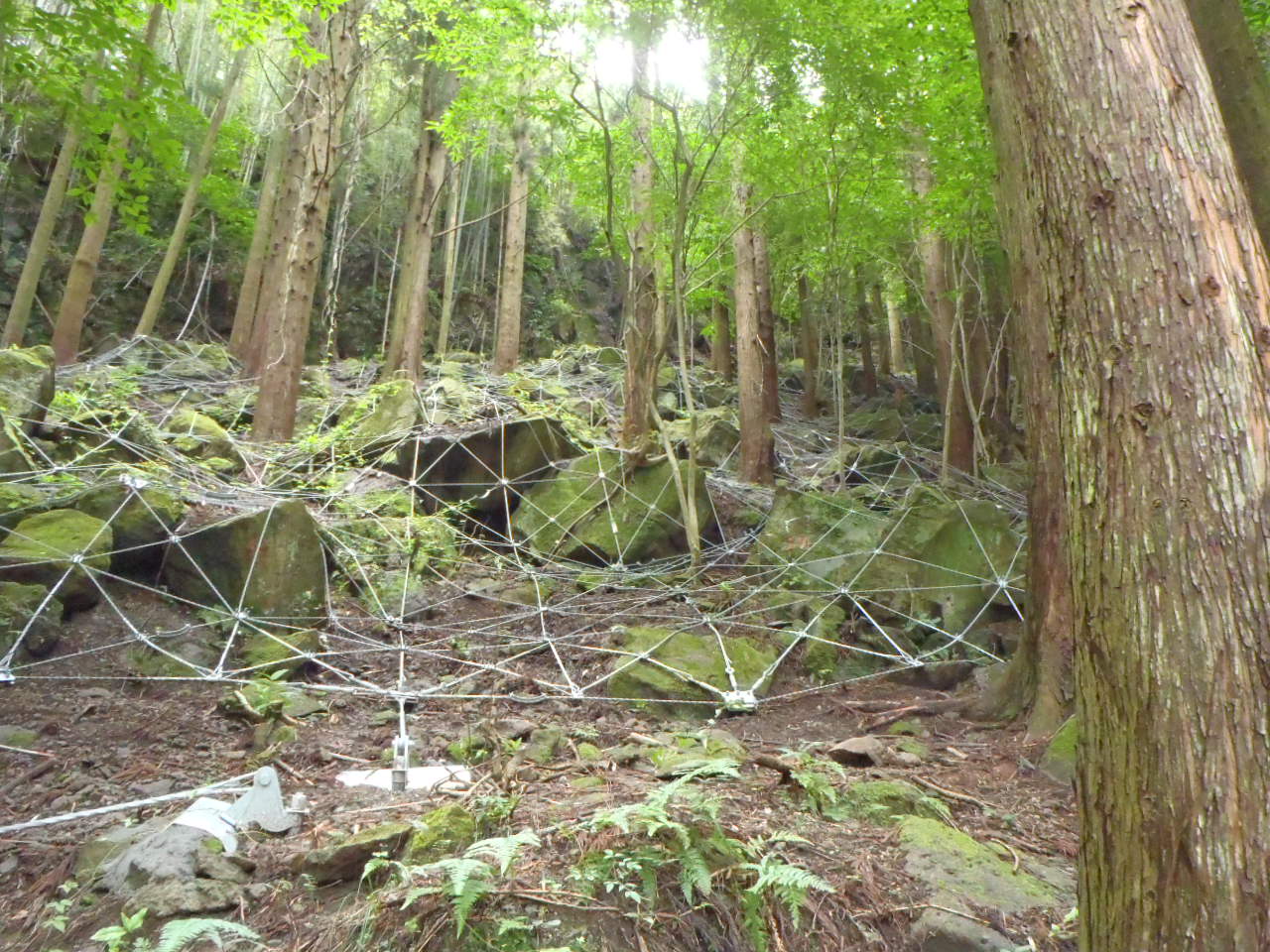

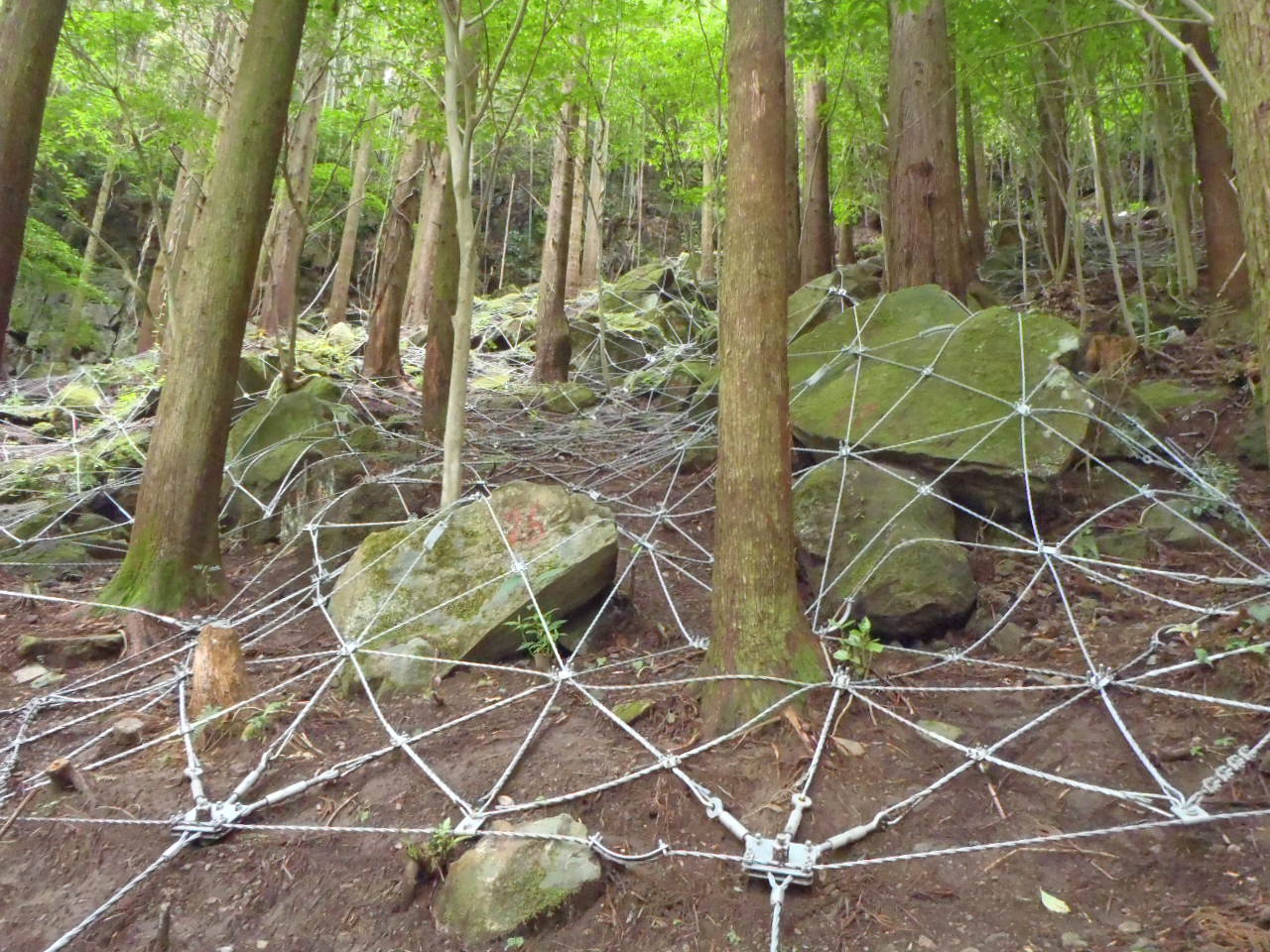

立木などある箇所では、補助ワイヤーロープで大きな転石を抱え込み、抜け落ちを防止する。

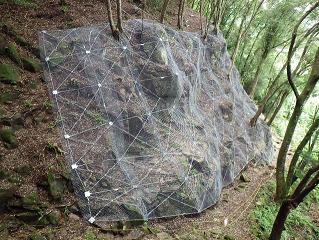

小さな転石(φ50mm以下)については、金網を併用し、抜け落ちを防止する。
