実績名
圏央道 江戸崎函渠その他工事
施工実績詳細データ
| 事業分野 | 地中事業 |
| 都道府県 | 茨城県 |
| 施工場所 | 茨城県稲敷市江戸崎 |
| 発注者 | 常総国道工事事務所 |
| 施工年月 | 2013年12月末 ～2014年1月末 |
| 採用工法 |
PC壁体（TRD連続壁）建込み工法 |
施工内容
施工目的
- 空頭制限下の自立壁(PC-壁体)構築
課題
- ・施工区域内に架空線があり、上空制限のなかで自立土留め壁(PC-壁体)を構築する必要があった。
解決策
- 通常の杭打ち機で施工が出来ないため、低空等のTRD工法を用いたＰＣ壁体（ＴＲＤ連続壁）建込み工法が採用された。
施工数量
- （右側自立壁）
- 壁深度：14.85m
- 壁 厚：t=850mm
- 水平延長：L=8.51m
- 施工面積：A=126.37m2
- PC-壁体：□700-20m 12本
- （左側自立壁）
- 壁深度：13.26m
- 壁 厚：t=850mm
- 水平延長：L=6.7m
- 施工面積：A=88.84m2
- PC-壁体：□600-18m 11本

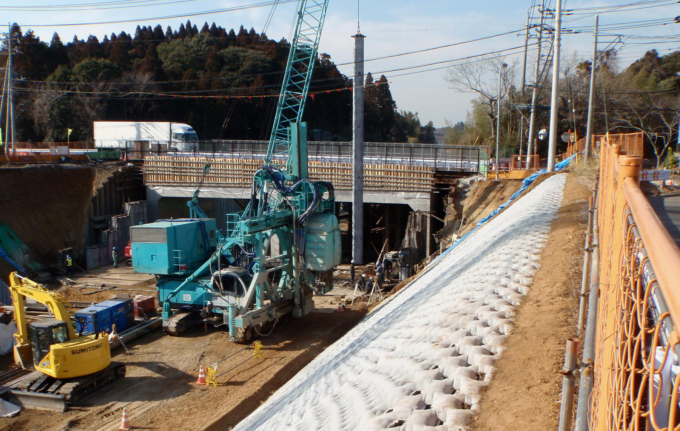

施工状況

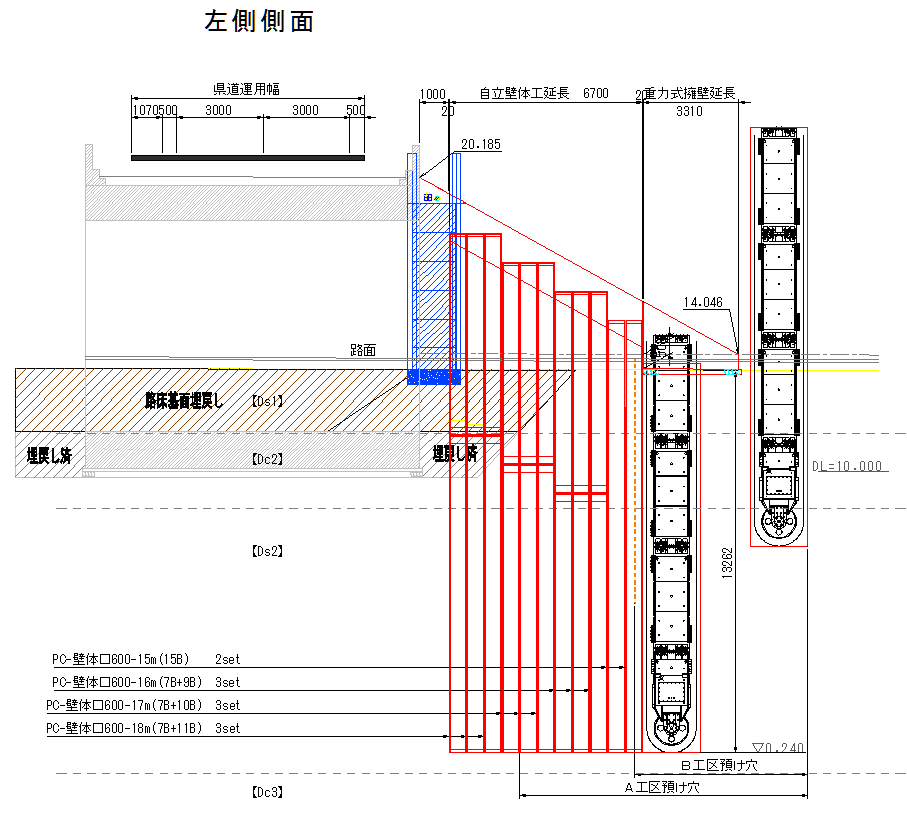

施工図

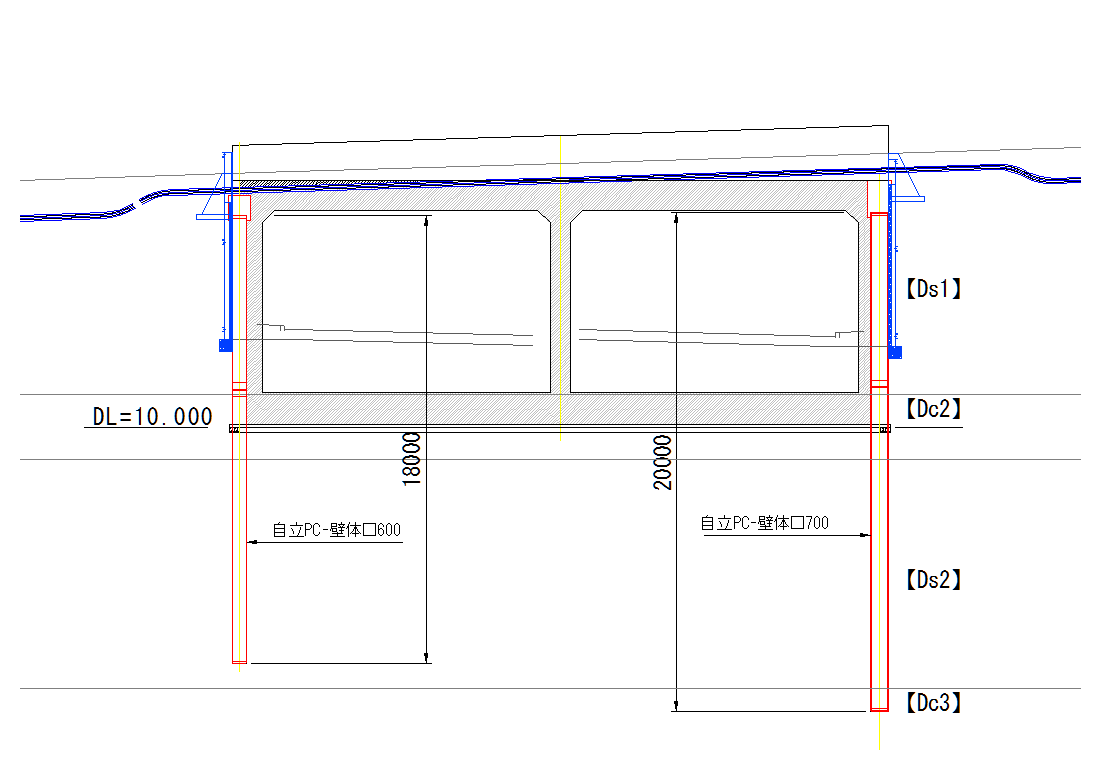

（断面図）
採用工法
PC壁体（TRD連続壁）建込み工法
PC-壁体は、断面形状が正方形で円形の中空部を有する、土留め構造物用プレキャストコンクリート部材です。TRD工法によって造成した溝壁中に挿入し、地下掘削時の土留め止水壁として適用します。
