工法概要データ

事業分野 地中事業
カテゴリ 土留工事
工種 地中連続壁工法
分類 ソイルセメント地中連続壁

工法の特徴

TRD工法は地中に差し込んだカッターを横方向に移動させて掘削、固化液と原位置土とを混合・攪拌し、壁状の固化体を地中に造成する工法です。H鋼などの芯材を挿入し、地下掘削時の土留め止水壁として適用します。

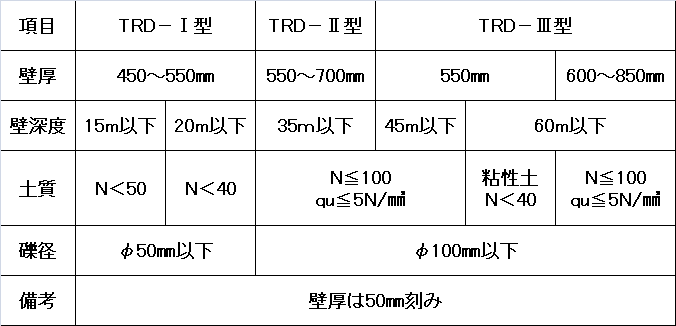

工法の対応箇所

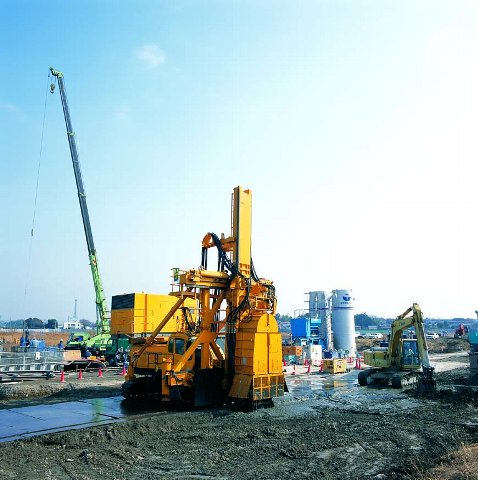

施工状況(使用機械:TRDⅢ型)

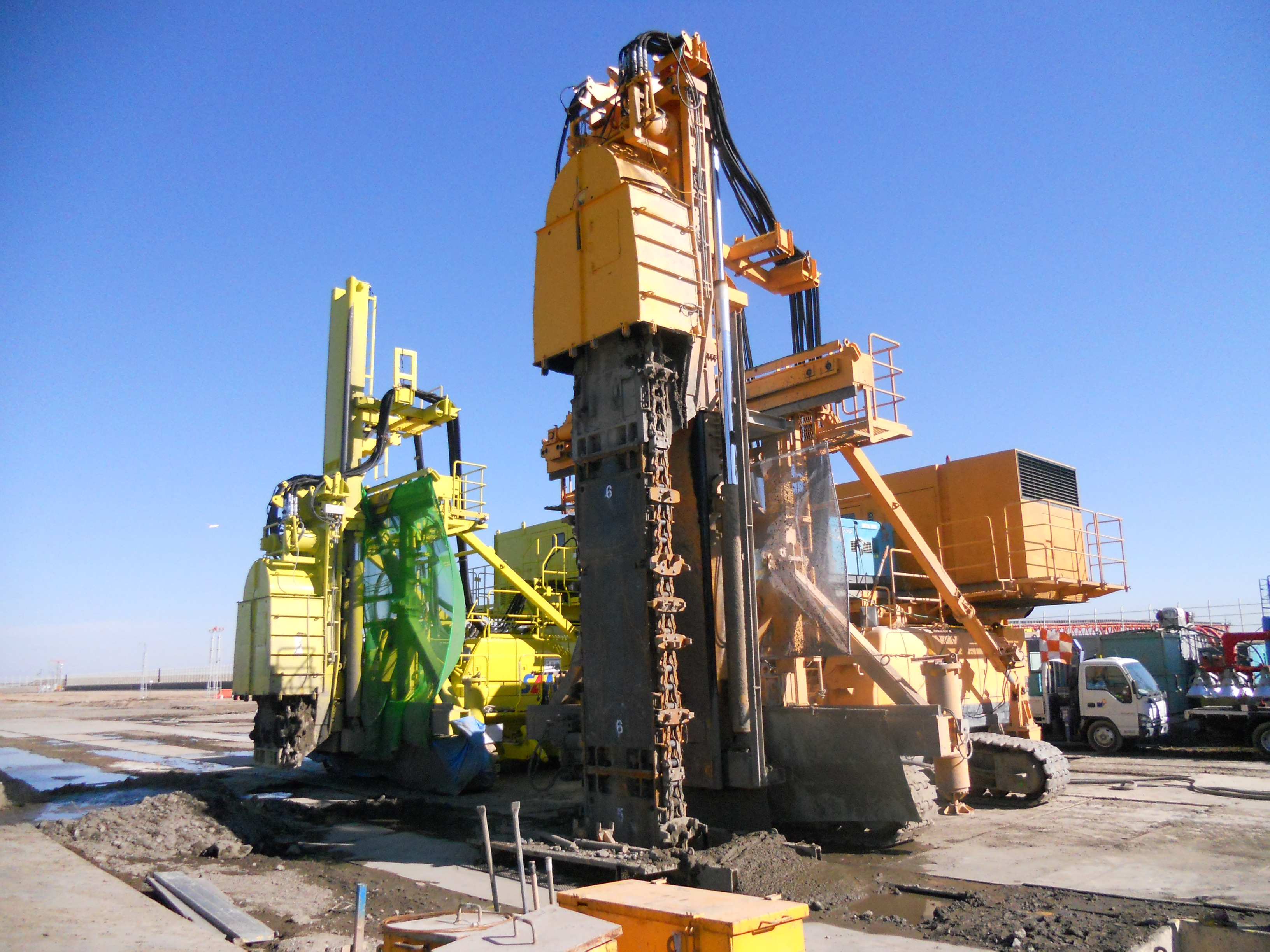

施工状況(使用機械:TRDⅢ型)

この工法の利点

  1. 高い安定性
    機械高さが低く、カッターポストが地中に有るため転倒に対する安定性が高いです。
  2. 連続性に優れた等厚壁
    ・止水性の高い壁が造成できます。
    ・任意な間隔で芯材の設置が可能です。
    ・PC壁体、鋼矢板、遮水シート等の製品が壁体設置が容易です。
  3. 高精度な施工管理
    カッターポストに組み込まれた多段傾斜計測システム(PFM)により高い壁体精度をリアルタイムに管理・施工します。
  4. 優れた攪拌能力による高い壁品質(透水係数など)
    対象の土層を全層撹拌するため、均一な品質の地中連続壁が出来ます。

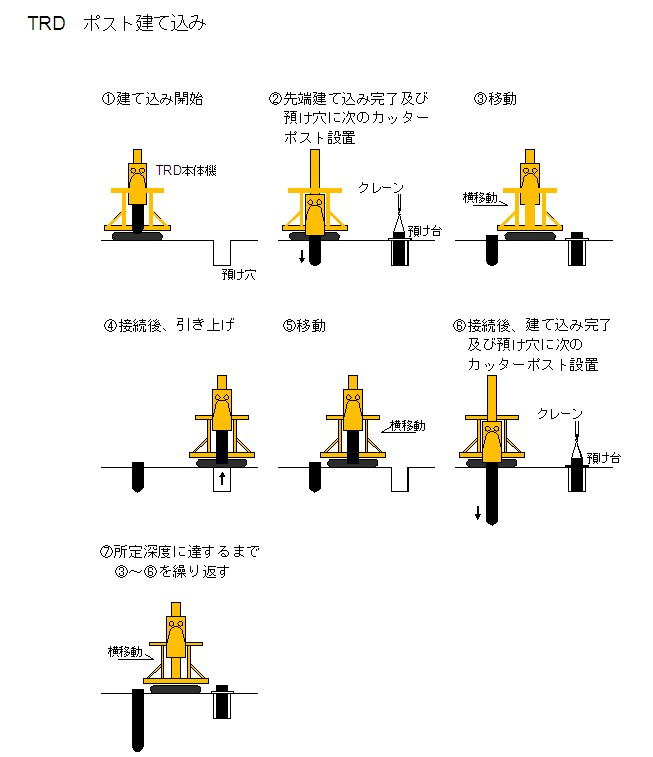

施工手順

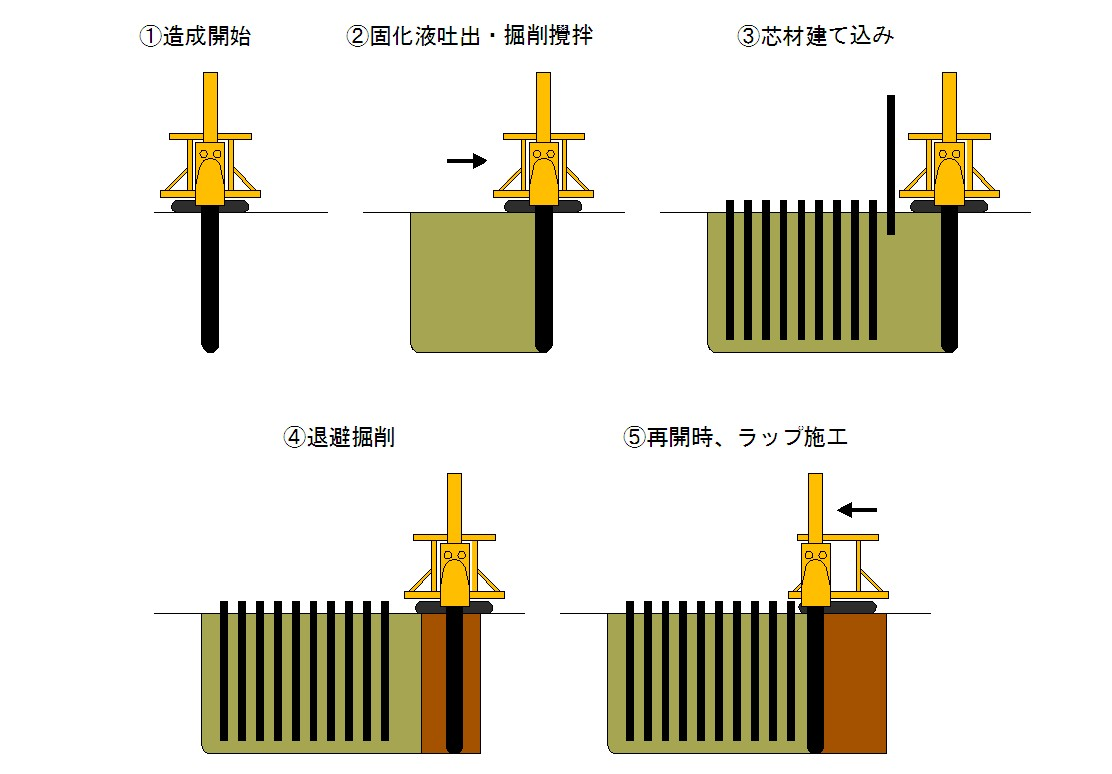

壁造成手順
壁造成手順
